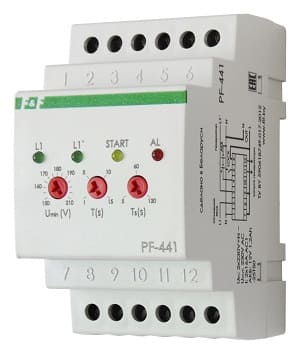

Назначение:
Устройство контролирует напряжение в однофазной сети и автоматически переключает потребителей на резервный ввод от генератора при выходе сетевого напряжения за допустимые пределы.
Принцип работы:

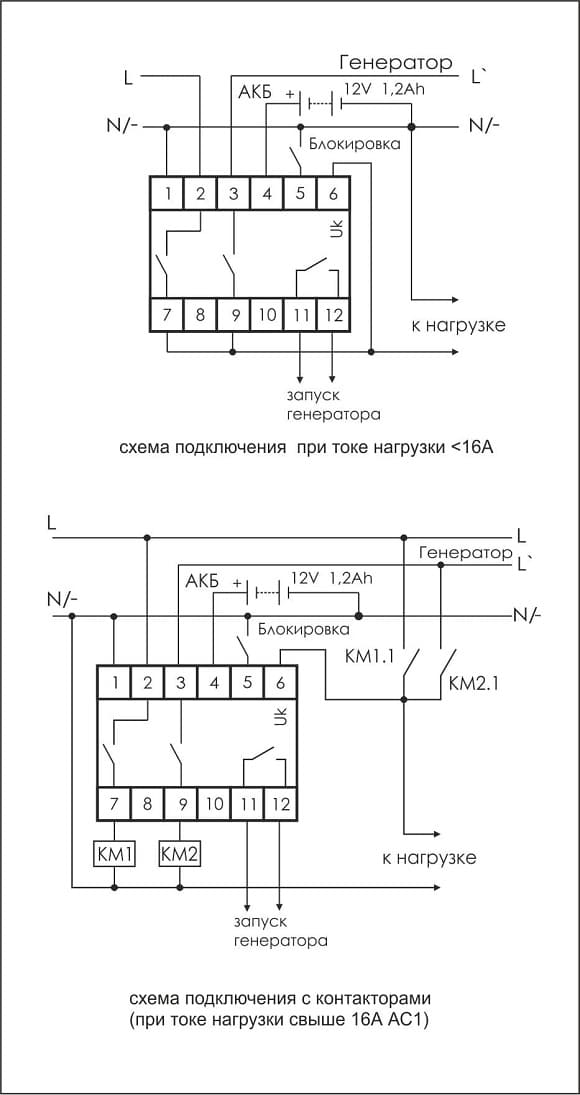

- При стабильном напряжении нагрузка подключается к сети через замкнутые контакты 2 и 7.

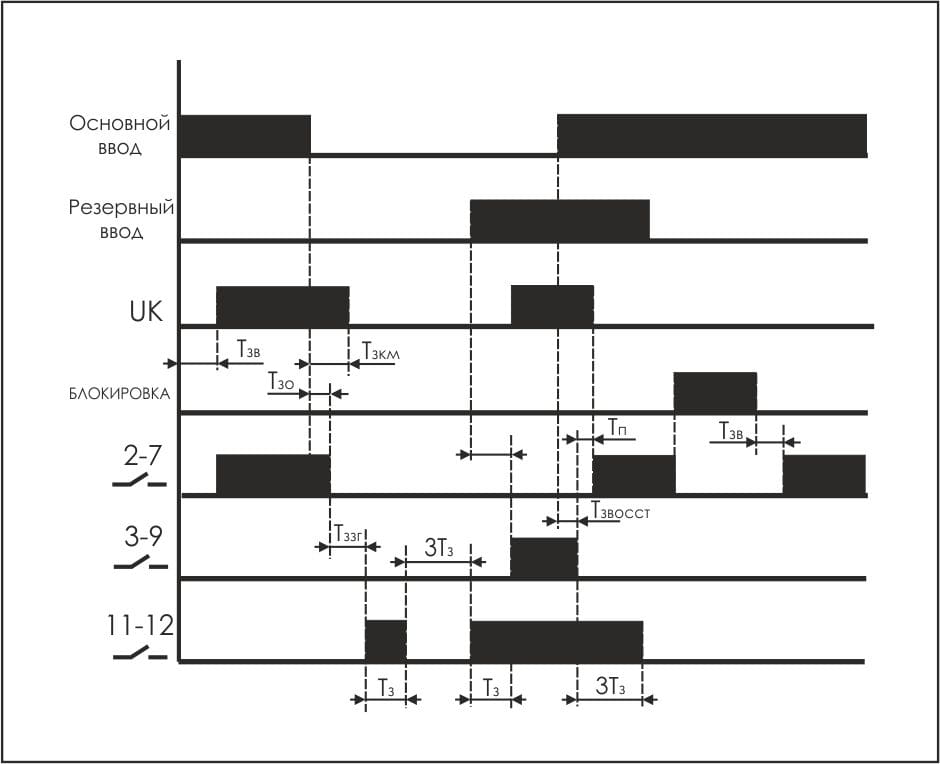

- При нестабильном напряжении (выходит за допустимый диапазон значений), нагрузка обесточивается посредством размыкания контактов 2 и 7. За этим следует 15-ти секундный перерыв и замыкаются контакты 11 и 12, отвечающие за запуск генератора. После успешного запуска генератора, нагрузка подключается через замкнутые контакты 3 и 9.
- При возобновлении стабильности напряжения в сети, следует 10-ти секундный перерыв и контакты 3 и 9 размыкаются, следом обратно замыкаются контакты 2 и 7 и нагрузка продолжает питаться от электросети.
Отличительные особенности:
- Поддержка источников энергии(генераторы).
- Программируемое время переключения.
- Программируемый верхний предел переключения.
Функциональные возможности :
- Управление верхним и нижним значениями пределами напряжения.
- Защита потребителя от пониженного и повышенного напряжения.
- Управление включением нагрузки и защитой от «встречного» напряжения.
- Формирование сигнала для запуска генератора.
- Управление запуском генератора.
- Внештатное отключение нагрузки управляющим сигналом.
- Работа от внешней аккумуляторной батареи и ее поддержание в рабочем состоянии.
Технические характеристики:
|
Номинальное напряжение питания, В / Гц: - от контролируемой сети (зажимы 1-2) - от генератора (зажимы 1-3) - от внешней аккумуляторной батареи (зажим 1-4) |
230 / 50 230 / 50 10…12 |
|
Максимально допустимое напряжение (зажимы 1-2,3), В |
400 AC |
|
Максимальный коммутируемый ток, А |
16 AC1 / 250В AC |
|
Максимальный ток катушки контактора, А |
3 AC15 |
|
Контакты |
3NO |
|
Порог напряжения, В: - нижний, регулируемый - верхний |
150…210 270 |
|
Гистерезис, В |
5 |
|
Время отключения, с: - для нижнего порога, регулируемое - для верхнего порога |
1…15 0,3 |
|
Время переключения, с |
0,3 |
|
Время восстановления, с |
10 |
|
Время запуска генератора, с |
5…120 |
|
Время отключения (ускоренное) при U>300В, с |
<0.1 |
|
Задержка запуска генератора, с |
15 |
|
Диапазон рабочих температур, °С |
-25…+50 |
|
Степень защиты |
IP20 |
|
Коммутационная износостойкость, циклов |
>105 |
|
Степень загрязнения среды |
2 |
|
Категория перенапряжения |
III |
|
Потребляемая мощность, не более, Вт |
1,5 |
|
Подключение |
винтовой зажим 2,5 мм2 |
|
Габариты (ШхВхГ), мм |
52,5х90х65 |
|
Тип корпуса |
3S |
|
Масса, г |
152 |
|
Монтаж |
На DIN-рейке 35 мм |
